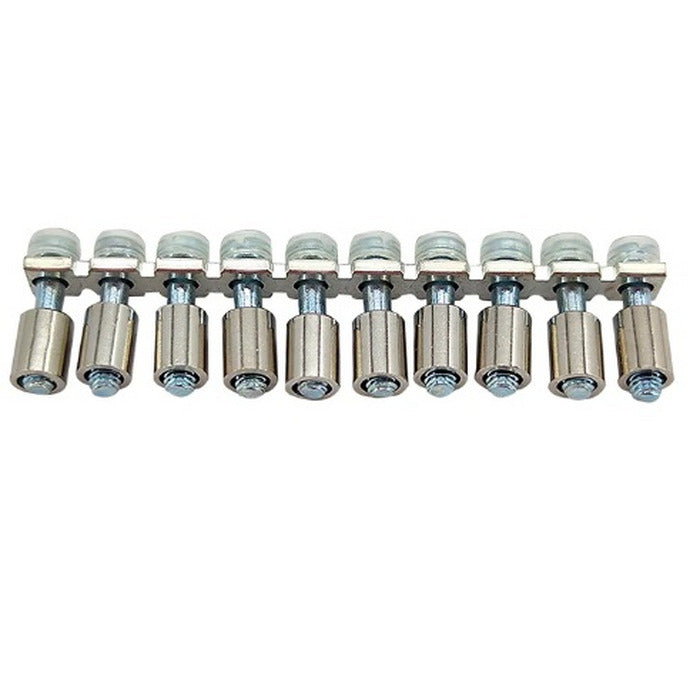

ponte conectora PC-BTWP 10/4 WEG 10288995

A Ponte Conectora da linha de acessórios para automação e quadros elétricos WEG é um mecanismo de interconexão industrial de alta performance desenvolvido para realizar o agrupamento elétrico e a distribuição segura de potenciais entre múltiplos bornes montados em trilhos de fixação. Fabricada com condutores metálicos de excelente condutibilidade envoltos em uma estrutura isolante rígida de grande resistência este dispositivo simplifica a fiação e previne a ocorrência de mau contato ou curtos circuitos em painéis de comando de baixa tensão. Sua estrutura compacta em formato de barra modular com quatro polos foi projetada com sistema de encaixe direto plugável que otimiza de forma limpa o tempo de montagem proporcionando um alinhamento mecânico firme estável e integrando perfeitamente a distribuição interna de energia.

PONTE CONECTORA PC-BTWP 10-4 4 POLOS LINHA BTWP 10MM WEG 10288995

Este modelo pertence à consagrada linha de acessórios para bornes possui o código de produto 10288995 e atua como elemento de curto circuito dedicado para a série de bornes tipo parafuso BTWP com seção nominal de dez milímetros quadrados. Equipado com quatro polos integrados feitos em liga metálica tratada o conjunto elétrico realiza a condução contínua sob capacidade técnica de corrente nominal máxima de até cinquenta e sete amperes conforme os rígidos critérios internacionais da norma IEC. O acessório apresenta formato geométrico linear e preciso na cor padrão do fabricante contando com isolação dimensional otimizada para atuar com total segurança operacional em tensões nominais de isolamento de até oitocentos volts em corrente alternada o que garante um fechamento limpo direto e altamente confiável.

PRINCIPAIS CARACTERÍSTICAS

Mecanismo de Interconexão Industrial barra jumper modular de quatro pontos projetada para realizar a distribuição de potencial elétrico comum entre bornes contíguos de forma rápida.
Capacidade de Corrente Elevada dimensionamento metálico robusto que suporta condução contínua de até cinquenta e sete amperes sem gerar superaquecimentos nas conexões de força.
Isolação de Segurança Plástica corpo revestido em polímero de engenharia autoextinguível que protege o operador contra toques acidentais nas partes vivas da barra condutora.
Compatibilidade Linha BTWP desenvolvida especificamente com espaçamento e pinos perfeitamente alinhados para os bornes de conexão por parafuso de dez milímetros quadrados.
Estrutura Compacta Prática permite interligar um quarteto de bornes adjacentes de forma limpa e direta osimizando o espaço de cabeamento dentro do painel elétrico.

ESPECIFICAÇÕES TÉCNICAS

Modelo Ponte Conectora Jumper Pluggable
Fabricante WEG
Código do Produto 10288995
Referência de Fábrica Linha PC-BTWP 10/4
Número de Polos 4 Pontos de Conexão
Seção de Borne Compatível 10 mm quadrados
Corrente Nominal Máxima 57 Amperes IEC
Tensão Nominal Isolamento 800 Vca IEC

APLICAÇÕES

Agrupamento elétrico e distribuição de fases neutros ou retornos comuns em blocos de bornes tipo parafuso dentro de quadros elétricos de potência.
Montagem e confecção de barramentos secundários de distribuição interna de força e energia em painéis de comando industriais de baixa tensão.
Substituição e manutenção de jumpers improvisados por fios de grande seção otimizando o espaço interno e o visual de canaletas.
Uso geral em sistemas de alimentação de energia em caixas de junção cubículos de proteção e quadros de distribuição industrial.

APLICAÇÕES ESPECÍFICAS

Painéis de Alimentação Geral interconexão física de bornes de potência para distribuir fases elétricas principais destinadas a alimentar motores inversores ou chaves de partida.
Quadros de Distribuição de Fábrica interligação rápida de pontos de aterramento comuns de grande bitola ou referências de neutro geral para circuitos auxiliares de alta corrente.
Sistemas de Automação Pesada distribuição de alimentação principal de energia para réguas de bornes interligadas a módulos de relés de alta capacidade contatores e drives industriais.
Instalações de Infraestrutura Elétrica montagem de blocos de junção compactos para barramentos parciais de energia e sistemas de força que utilizam bornes de dez milímetros.

BENEFÍCIOS

Segurança operacional máxima através da eliminação de pontes feitas com fios grossos descascados reduzindo de forma drástica o risco de falhas de isolamento e aquecimentos no circuito.
Excelente durabilidade mecânica suportando as vibrações contínuas de painéis elétricos industriais sem sofrer mau contato ou folgas devido ao encaixe firme e preciso.
Instalação rápida e limpa exigindo apenas o posicionamento e fixação no canal central do borne agilizando o processo de cabeamento no quadro elétrico.
Alta confiabilidade industrial fabricada sob os rigorosos controles de engenharia nacional assegurando uma condução de alta corrente estável e livre de oxidações.
