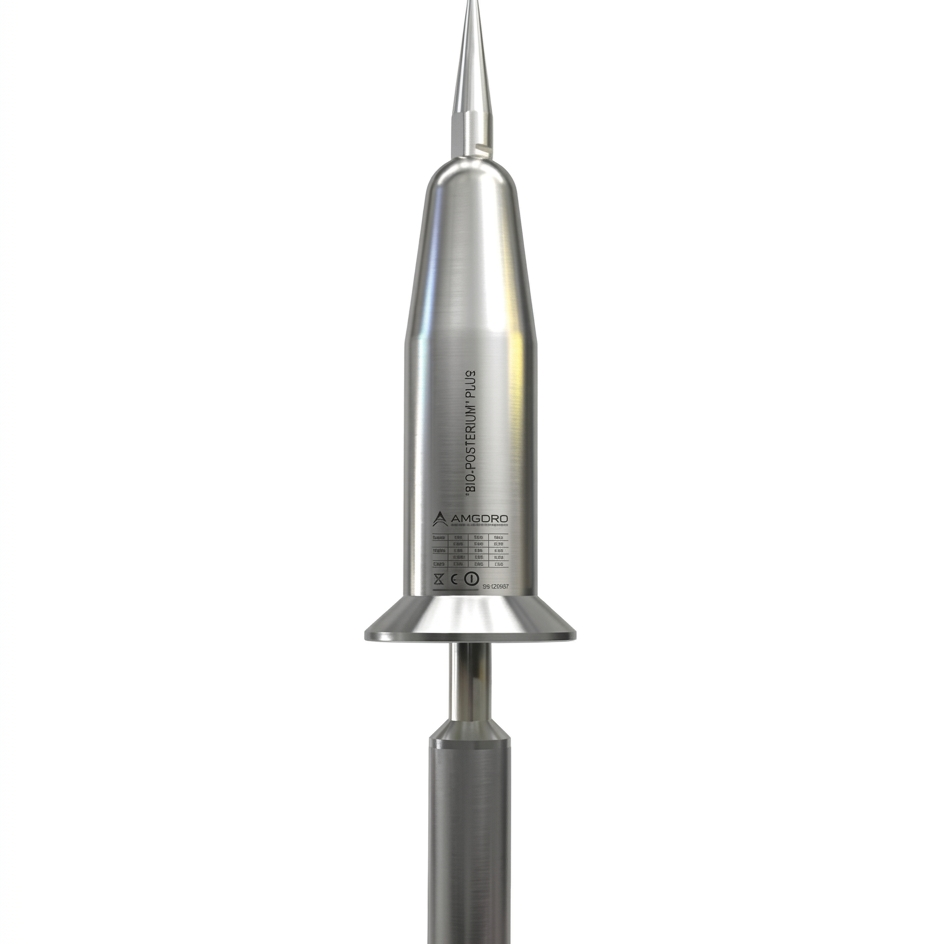

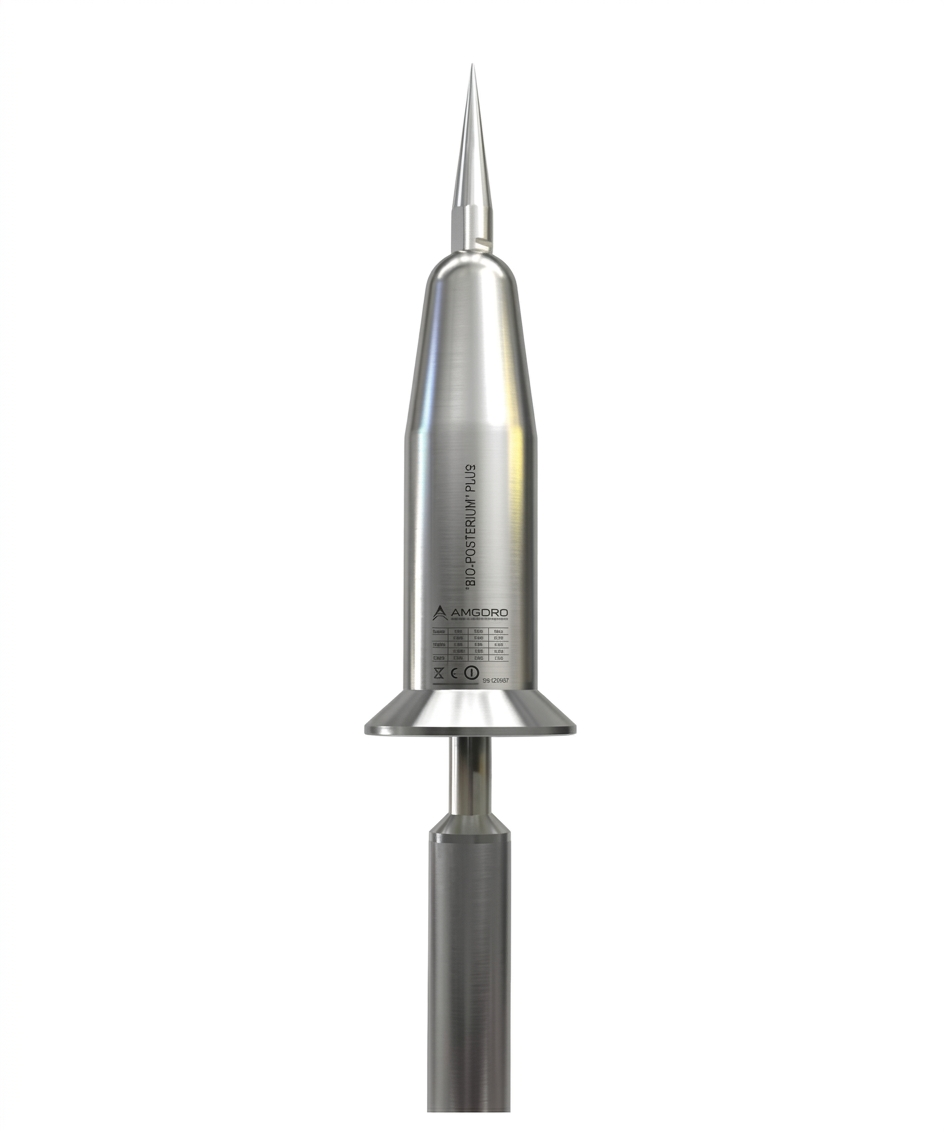

Para-raios Ionizante DAT CONTROLER® PLUS 60 | SPDA Industrial | Proteção 107m | APLICACIONES TECNOLÓGICAS AT-1560
SISTEMAS DE CAPTAÇÃO E ACESSÓRIOS
PARA-RAIOS COM DISPOSITIVO DE IONIZAÇÃO NÃO RADIOATIVO
DAT CONTROLER® PLUS é um para-raios com dispositivo ionizante não radioativo (PDI) que baseia o seu funcionamento nas características elétricas de formação dos raios, emitindo o traçador ascendente contínuo antes de qualquer outro objeto dentro do seu raio de proteção, característica denominada normativamente como tempo de avanço na ionização (ΔT). Quanto maior for a antecipação na formação do traçador ascendente, maior será a distância a que captura o traçador descendente, protegendo contra o raio uma área maior. As normas limitam o ΔT a 60 µs.
Os para-raios DAT CONTROLER® PLUS possuem elevadas garantias de funcionamento.
Categoria: DAT CONTROLER® PLUS
Nome: DAT CONTROLER® PLUS 60 - PDC
Referência: AT-1560
Fabricante: Aplicaciones Tecnológicas S.A.

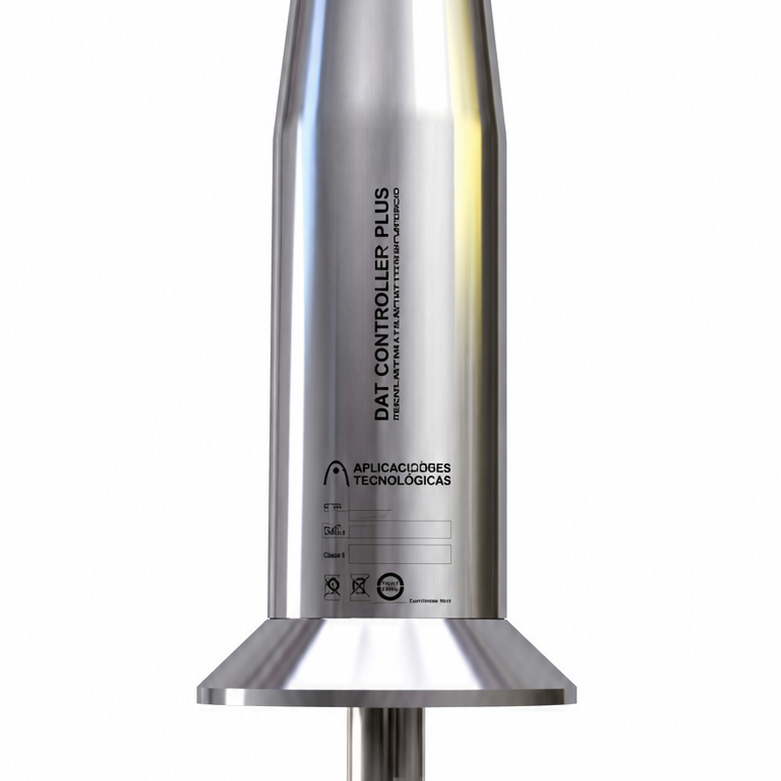

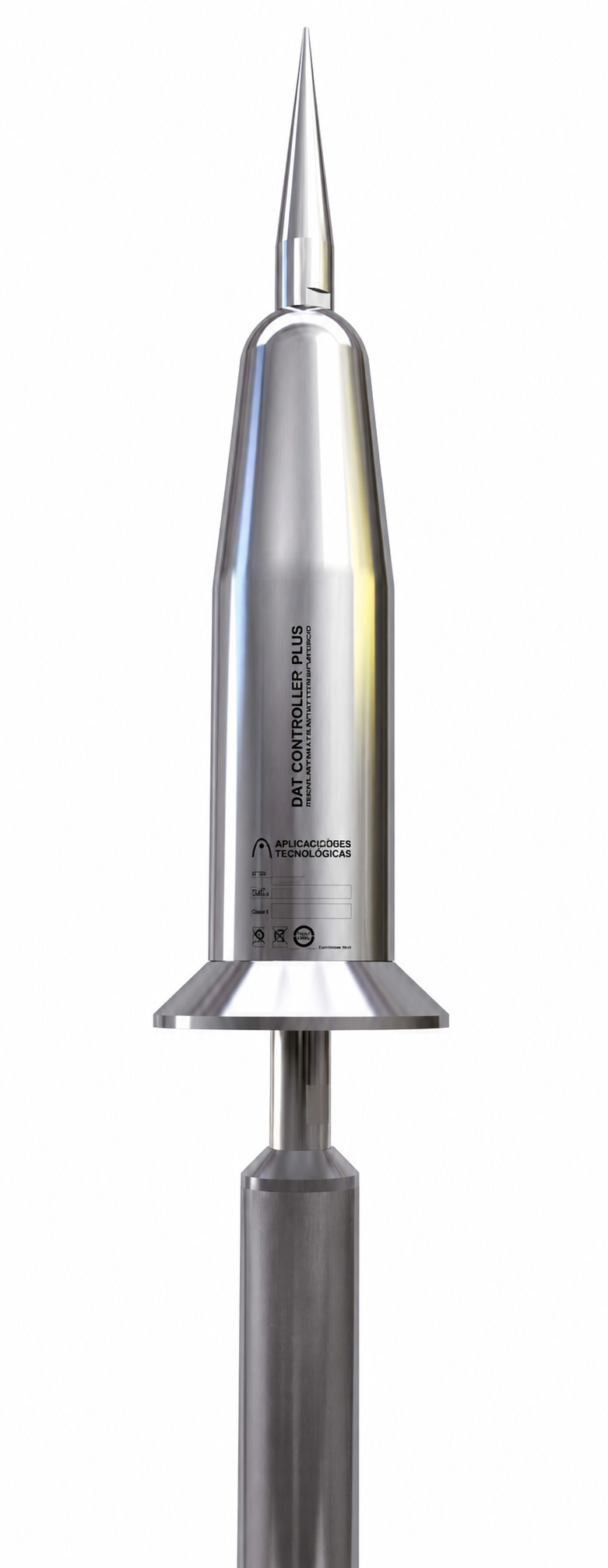

Para-raios com dispositivo de ionização não radioativo DAT CONTROLER® PLUS 60. Fabricado em aço inoxidável AISI 316L.
Tempo de avanço à ionização: 60 µs, obtido de acordo com os ensaios da norma NP 4426:2013.
Certificação de produto AENOR.
Corrente suportada superior a 200 kA, onda 10/350 µs.
Certificado de funcionamento em condições de chuva, com isolamento superior a 95%, aplicando a norma EN 60060-1.
Não necessita de alimentação extra.
Raio de proteção para Nível I, a 6 metros de altura: 79 metros, segundo NP 4426:2013.
Certificado de utilização em atmosferas explosivas (ATEX).
Grau de proteção: IP67.
Temperatura de operação: -25 °C a 88 °C.
CERTIFICAÇÕES E TESTES
Certificação de produto AENOR aplicando a norma UNE 21186.
Certificado de corrente suportada em 20 impactos de 100 kA.
Tempo de avanço à ionização certificado.
Certificado de funcionamento em condições de chuva, com isolamento superior a 95%, aplicando a norma EN 60060-1.
Certificado de raio de proteção e cumprimento das normas NP 4426:2013, UNE 21186 e NFC 17-102.
Certificado de utilização em atmosferas explosivas (ATEX).
Fabricado de acordo com a ISO 9001 e seguindo o standard internacional de gestão ambiental ISO 14001.
INSTALAÇÃO
O raio de proteção de um PDI depende da sua altura em relação à superfície a proteger, do seu avanço de ionização ΔT e do nível de proteção.
A instalação do para-raios DAT CONTROLER® PLUS deve ser realizada seguindo a norma UNE 21186:2011, referente à proteção contra o raio por meio de para-raios com dispositivo de ionização, e suas equivalentes internacionais NF C 17-102:2011 e NP 4426:2013.
O para-raios deverá estar pelo menos 2 metros acima de qualquer outro elemento dentro do seu raio de proteção.
