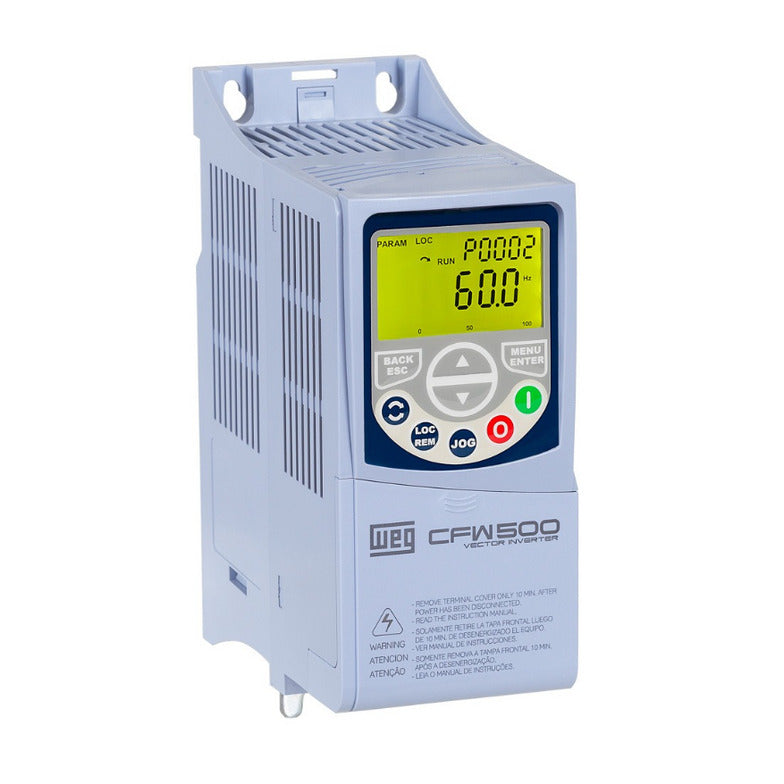

inversor frequencia 16A 3#380Vca 10CV(HD) CFW500C16P0T4DB20H00G2 WEG 15575712

Com design moderno e faixa de potências de 0,25 a 175 cv, o inversor de frequência CFW500 é um acionamento de velocidade variável de alta performance, que auxilia no controle de velocidade e torque em motores de indução trifásicos. O equipamento conta com controle vetorial sensorless, vetorial com Encoder ou escalar e controle de motores de ímãs permanentes, SoftPLC, que agrega funções de CLP (Controlador Lógico Programável), Funções de Segurança STO e SS1, Pump Genius, que traz funções dedicadas para bombeamento e módulos plug-in selecionáveis, que proporcionam uma solução flexível e otimizada para qualquer aplicação.


Métodos de Controle - motor de indução V/f, VVW, Sensorless e Encoder
Rendimento típico na condição nominal ¿ 97%
Indutor do Link Não
Conformal Coating 3C2 (IEC 60721-3-3:2002)
SoftPLC Sim, incorporado
Temperatura -10 °C a 50 °C
Porta USB Somente com plug-in
Cartão de memória Não incluso no produto
E/S padrão Somente com plug-in x DI; 3 relés NA e 1 transistor x DO; Somente com plug-in x AI; Somente com plug-in x AO.
Parada de segurança Não Disponível
Display LCD Numérico

Principais características

Corrente de saída de 1,0 a 211 A (0,25 a 175 cv / 0,18 a 132 kW);
Tensão de alimentação monofásica ou trifásica 200-240 V ou 380-480 V;
Controle escalar (V/F), Controle Vetorial (VVW), Vetorial Sensorless ou com Encoder, Controle de motores de Ímãs Permanentes (VVW PM);
Módulos plug-in selecionáveis;
Filosofia Plug & Play;
Interface de operação e programação (IHM) incorporada;
Porta RS485 incorporada (em qualquer módulo plug-in selecionado);
Pump Genius: funções dedicadas para o acionamento de bombas;
Funções de Segurança: STO e SS1 nível SIL 3 / PLe;
SoftPLC - funcionalidades de CLP incorporadas;
IGBT de frenagem (disponível a partir do tamanho B);
Proteção classe 3C2 ou 3C3 para aplicações em ambientes com agentes químicos corrosivos;
Grau de proteção IP20 (padrão), NEMA1 ou IP66 (opcional);
Ventilador com sistema de troca rápida;
Filtro RFI interno (opcional);
Porta de comunicação USB (acessório CFW500-CUSB);



Programação e Operação Simplificada

Visualização, ajuste e comando de todos os parâmetros
Indicação de até 3 parâmetros no display, selecionados pelo usuário
Start-up orientado e parâmetros agrupados

Flexibilidade e Desempenho

O CFW500 tem design avançado e pode ser selecionado conforme a necessidade da aplicação, proporcionando flexibilidade com excelente desempenho. A instalação do CFW500 é simples e sua configuração e operação é intuitiva, com navegação por menus através de interface de operação (IHM) com display de LCD incorporada. Com o módulo de memória flash é possível fazer o download da programação existente de um CFW500 para outros, sem a necessidade de energizá-los.
Conectividade

O CFW500 pode ser interligado às principais redes de comunicação industriais rápidas, tipo Fieldbus, com protocolos mundialmente difundidos como CANopen, Profibus-DP, EtherNet/IP, Modbus-TCP, PROFINET IO e DeviceNet, conforme o módulo plug-in selecionado. Além disso, qualquer módulo plug-in do CFW500 já vem com interface serial RS485 Modbus-RTU incorporada.
Recursos

Senha para a proteção da programação
Unidades especiais de engenharia (RPM, ºC, Nm, mA, %, kW, kWh, entre outros)
Backup de todos os parâmetros (via software WPS, cartão de memória ou memória do CFW500)
Possibilidade de salvar até 2 programações diferentes na memória do CFW500
Ajuste da frequência de chaveamento conforme a necessidade da aplicação
Referência de velocidade via potenciômetro eletrônico
Multispeed com até 8 velocidades programáveis
Compensação de escorregamento
Boost de torque manual ou automático (modo escalar V/F) ou autoajuste (modo vetorial VVW)
Rampas de aceleração/desaceleração
Rampa tipo "S"
Frenagem CC
Frenagem reostática
Regulador PID para controle de processos em malha fechada
Flying start / ride through
Estado sleep
Frequências ou faixas de frequências evitadas
Proteção de sobrecarga e sobretemperatura no motor e nos IGBTs
Proteção de sobrecorrente
Supervisão da tensão do link CC
Histórico de falhas

Aplicações

Extrusoras
Esteiras transportadoras
Mesas de rolos
Ventiladores / exaustores
Bombas centrífugas
Granuladores / paletizadores
Máquinas de corte e solda
Secadores / fornos rotativos
Bombas dosadoras de processos
Agitadores / misturadores
Filtros rotativos
Bobinadores / desbobinadores
